리모콘제어

표준제어 Main.Sub 리모컨제어 그룹제어

※ 상치형

상치 Pienum 형

상치 덕트형

상치형 (천장매립타입)

상치형 (High Fresh 타입)

직팽코일 부착 외기처리 유니트

믹스 시스템 그룹제어 (동일 냉매배관계통 내로 한정합니다)

• 유선 또는 무선 리모컨에 의해 실내기의 각종제어를 행함.
• 실외기의 냉난방 모드는 리모컨의 조작 순서로 결정.
• 리모컨 센서, 본체센서 전환가능.

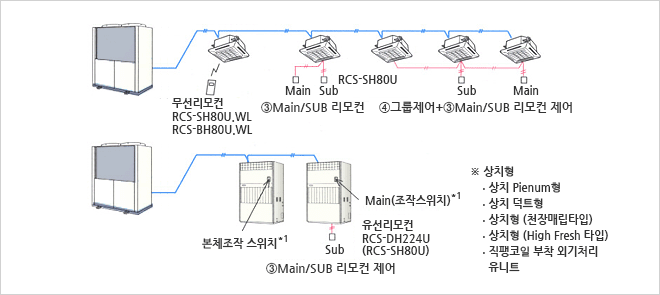

• Main.Sub 리모컨제어
• 실내기 1대에 대하여 최대 2개의 리모컨 설치 가능.
• 나중조작 우선. (리모컨상에서 Main. Sub 설정을 실시함)
• Sub 리모컨에서는 타이머 설정 불가.

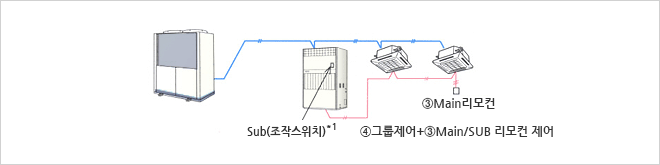

• 그룹제어
• 원격으로 최대 8대의 실내기를 일괄 제어(모든 실내기 동일 모드)
• 센서는 본체센서로 하여 리모컨 설정온도에 대하여 각 실내기마다 Thermo Stat ON/OFF
  • 1. 상치 Plenum형. 상치 덕트형만 해당.
  • 2. 4방향 천장 카세트형(280형). 상치 덕트형(900, 1120형)은 그룹제어 불가.

타이머 운전제어

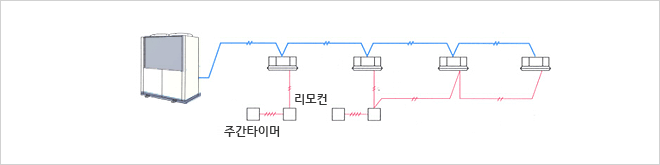

스케쥴제어 (일괄스케쥴제어)

리모컨에 주간 타이머를 접속해 1일 3회 ON/OFF, 1주간의 프로그램운전, 특정일(프로그램 운전정지일)지정이 가능.

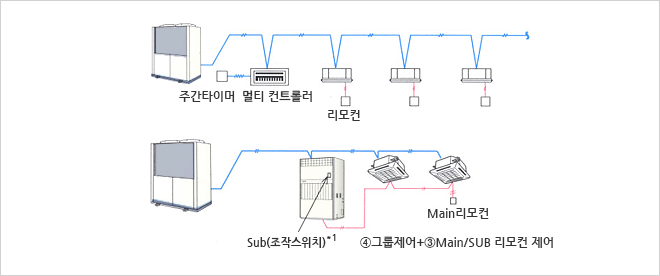

믹스 시스템 그룹제어 (동일 냉매배관계통 내로 한정합니다)

• 멀티 컨트롤러와 주간 타이머를 조합해서 최대 16그룹(64대) 실내기를 1주간 단위로 1일 3회 동시 ON/OFF설정 가능.
• 실내기는 각 리모컨에서 개별제어 가능.
• 시스템 컨트롤러, 인텔리젼트 컨트롤러 등과의 병용이 가능.

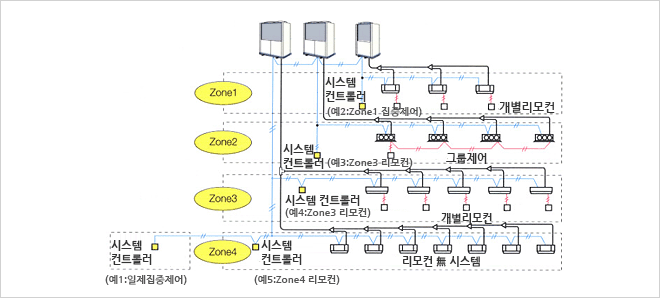

시스템 컨트롤러

• 시스템 컨트롤러와 표준 리모컨에 의해 실내기의 각종 제어를 원거리 또는 근거리에서 제어.
• 최대 64대 64그룹 실내기를 1~4 Zone으로 나누어 개별적 제어가능. (1~4Zone중에 어느 한 Zone만 설정 한정도 가능)
• 일제 /Zone별 / 그룹단위로 제어가능.
• Main. Sub 시스템 제어가능. (Main. Sub 합해서 2대까지)
• 다른 제어기기와 병용가능. (동일 회선상에서 다른 집중제어기기도 포함해서 최대 10대까지 접속가능)
• 리모컨 無 시스템 가능.
• 시스템 컨트롤러와 주간 타이머를 조합해서 최대 64그룹 (64대)의 실내기를 접속하여 1주간 단위로 1일 3회 동시
• ON/OFF설정 가능.

원거리, 운전, 중앙제어

원거리 냉난방 전환 제어

• 실외 직 · 병렬 I/O 유니트를 중앙제어반의 근처에 설치 가능.
• 실외 직 · 병렬 I/O 유니트 1대로 최대 4대의 실외기(냉매계통)를 제어가능.
• 중앙제어반에서의 접점신호로 냉난방 전환 가능.

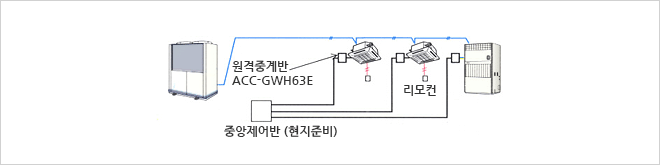

원거리 운전 · 정지제어

원격중계반을 각 실내기에 설치하여, 원격에서 접점신호로 운전ㆍ정지와 상태 감시 (운전, 경보), 집중ㆍ개별의 전환 가능.

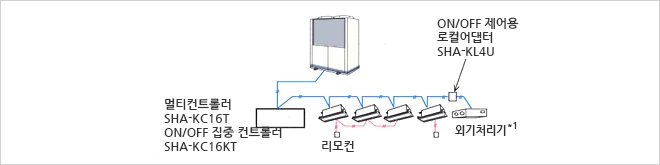

ON/OFF 집중제어

• 멀티 컨트롤러를 사용해서 최대 16대의 실내기를 ON/OFF 제어, 집중ㆍ개별전환 가능.
• 외기처리기 등도 로컬어댑터를 사용해서 컨트롤 가능.
  • 1. 직팽코일 부착 외기처리 유니트 이외.

중앙감시제어

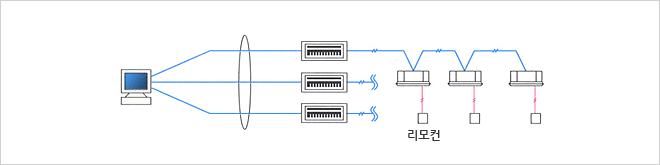

중앙감시 시스템

• 인텔리젼트 컨트롤러, 시스템 컨트롤러, 멀티 컨트롤러를 중앙감시장치로 접속 가능.
• 중앙감시장치에서 일괄 · Zone (Zone별) ON/OFF 입력 가능.
• 중앙감시장치로의 운전 출력, 일괄 경보출력을 취출 가능.

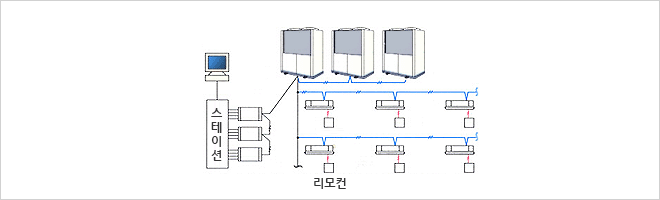

직 · 병렬 I/O 유니트

• 직 · 병렬 I/O 유니트를 리모트 스테이션을 이용해 중앙감시시스템 장치에 접속가능.
• 중앙감시장치로 부터 일괄 Zone (Zone별) ON/OFF 입력 중앙감시장치로의 필터사인 출력, 온도설정 입력 가능.

빌딩관리 시스템

S-DDC와 빌딩관리 시스템

• S-DDC와 AMY 어댑터를 사용, 빌딩관리 시스템의 인터페이스 (Yamatake제품 BMIF)에 접속할 수 있습니다.
• 빌딩관리 시스템에서 각 블록마다 ON/OFF, 운전모드 전환.

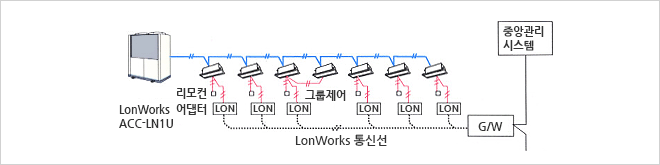

오픈네트워크

S-DDC와 빌딩관리 시스템

• LonWorks (오픈 네트워크)에서 공조기 제어가 가능.
• LonWorks 어댑터는 실내기 그룹마다 필요.
