상세설명

천장걸이형

45~224형까지의 라인업으로
기존 공간에도 간단한 설치

45형에서 대규모 점포에 적합한 224형까지의 다양한 라인업

• 01 정음설계
• 02 기존공간
  간단설치
• 03 쾌적함을 더한
  다양한 옵션

업계 최고 수준의 정음화 실현

유니트 본체의 기내저항을 대폭적으로 낮춰 업계최고수준의 정음화를 실현했습니다.

간단한 고정방식으로 기존 공간에도 설치 가능(45~160형)

고정걸쇠를 기존의 유니트 외부 설치로 변경하여 천정에 매다는 공사가 보다 간단해졌습니다.
(천장 안의 반매립 사용은 대응 안됩니다.)

Long life 필터 기본 장착으로 간단한 정비

항균처리된 Long life 필터로 정비 및 청소시간을 2,500시간으로 개선하였습니다.
(Flap에도 항균처리가 되어 있습니다.)

본체의 내유성 향상 (45~160형)

팬과 흡입 그립의 재질로 내유성이 높은 P.P.수지를 채용하여 중화요리점이나 불고기집 등
기름이 묻기 쉬운 음식점 등의 객석공간에서도 안심하고 이용하실 수 있습니다.
(주방에는 천정걸이용 주방용 에어컨을 사용하면 좋습니다.)

Flap컨트롤러 냉난방에 최적의 쾌적기류 실현(45~140형)

냉난방에 맞추어, 토출각도를 자동 설정. 스윙의 경우 어떤 운전 모드에서도
F1~F5 사이를 자동적으로 자동적으로 연속해서 움직입니다.

드레인 배관은 좌우 2방향 취출 가능(45~160형)

드레인 배관은 좌우 어느 쪽에서도 취출 가능합니다. 냉매배관은 우측의 뒷면, 윗면, 우측면에서도 가능합니다.

쾌적함을 더하는 다양한 옵션

드레인 up kit, 자연 기화식 가습기를 본체에 내장할 수 있습니다.
또한 빌딩에 대응할 수 있도록 고성능 필터도 준비하였습니다.
(단, 가습기와 드레인 up kit은 병용해서 사용할 수 없으며 224형은 드레인 up kit만 설치 가능합니다.)

224형

대규모 점포등에 최적인 대용량 시스템

대용량인 224형으로 적은 대수로 냉난방이 가능

대규모 점포나 공장 등 넓은 공간도 적은 대수로 냉난방이 가능하므로, 설치나 배관 공사의 수고와 비용이 절감됩니다.

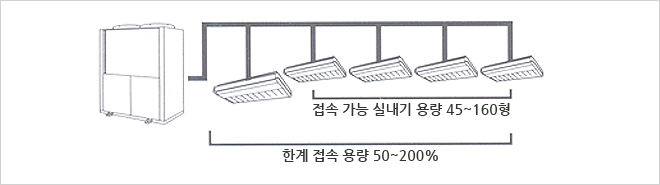

시스템구성

믹스 시스템의 제한

• 실내기 접속 용량 범위는 50~200%
• 트윈 시스템을 제외하고, (140※1.) . 224 . 280형 실내기를 여러대 조합해서 사용 불가함.
• 224 . 280형 실내기와 같은 용량 또는 그 이하의 실외기와의 조합은 불가함.
• 가스관 밸브 Kit 사용 실내기의 경우 다음의 조건을 갖추어야 합니다.
  (224 . 280형 실외기와 접속할 때 멀티 타입 실내기의 합계 용량이 실외기 용량의 50% 이상이 되도록 하십시오.)
  (355~560형 실외기와 접속할 때 멀티 타입 실내기의 합계 용량이 160형 이상이 되도록 하십시오.)
• 1. 상치형 (벽 매립타입)만 해당

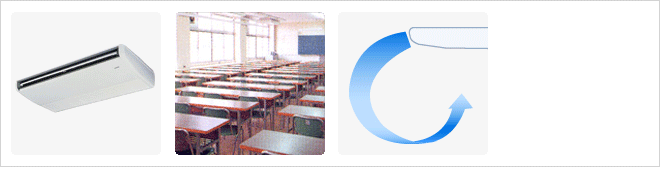

적용사례

사양

천장걸이형의 사양을 보시려면, 우측의 다운로드 버튼을 눌러 주세요.
